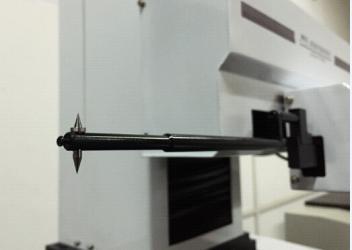

以表面輪廓測量?jī)x為基礎機臺，測量原理與表面輪廓儀測量?jī)x一樣，即采用直角坐標測量法，通過X軸、Z軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔籔C機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。


外螺紋直徑：16~60mm
內螺紋直徑：16~60mm(更小需定制測針)
最大掃描范圍：120mm
螺距：0.5~4mm

圓柱螺紋環規：內徑≥16mm，牙形半角≥27°
中徑：±（5+6H/60）μm
小徑：±（5+6H/60）μm
螺距：±（1.5+2H/4）μm
如需更多詳細產品信息，請與我們聯系！

測量效率：專用針對螺紋測量軟件，所有參數自動計算，僅需數秒就能計算出所有結果。
測量精度：各軸采用分辨率為0.05的高精度RENISHAW光柵，激光干涉儀修正，以保證有足夠高精度的原始數據。
智能程度：所有參數由計算機自動完成；測量可設定程序自動測量。
方便程度：所測的上、下沿圖形及參數均在一張報告中體現。
測量范圍：一次性可測量的螺紋長度為120mm。
性?xún)r(jià)比：螺紋數據庫按類型細分成模塊單元，可按需配備，節約成本。
        螺紋測量：中徑、單一中徑、大徑、小徑、螺距、牙型全角、牙形半角、錐度、齒頂圓弧、齒底圓弧、齒頂寬、齒底寬、齒高等，并自動判別。
